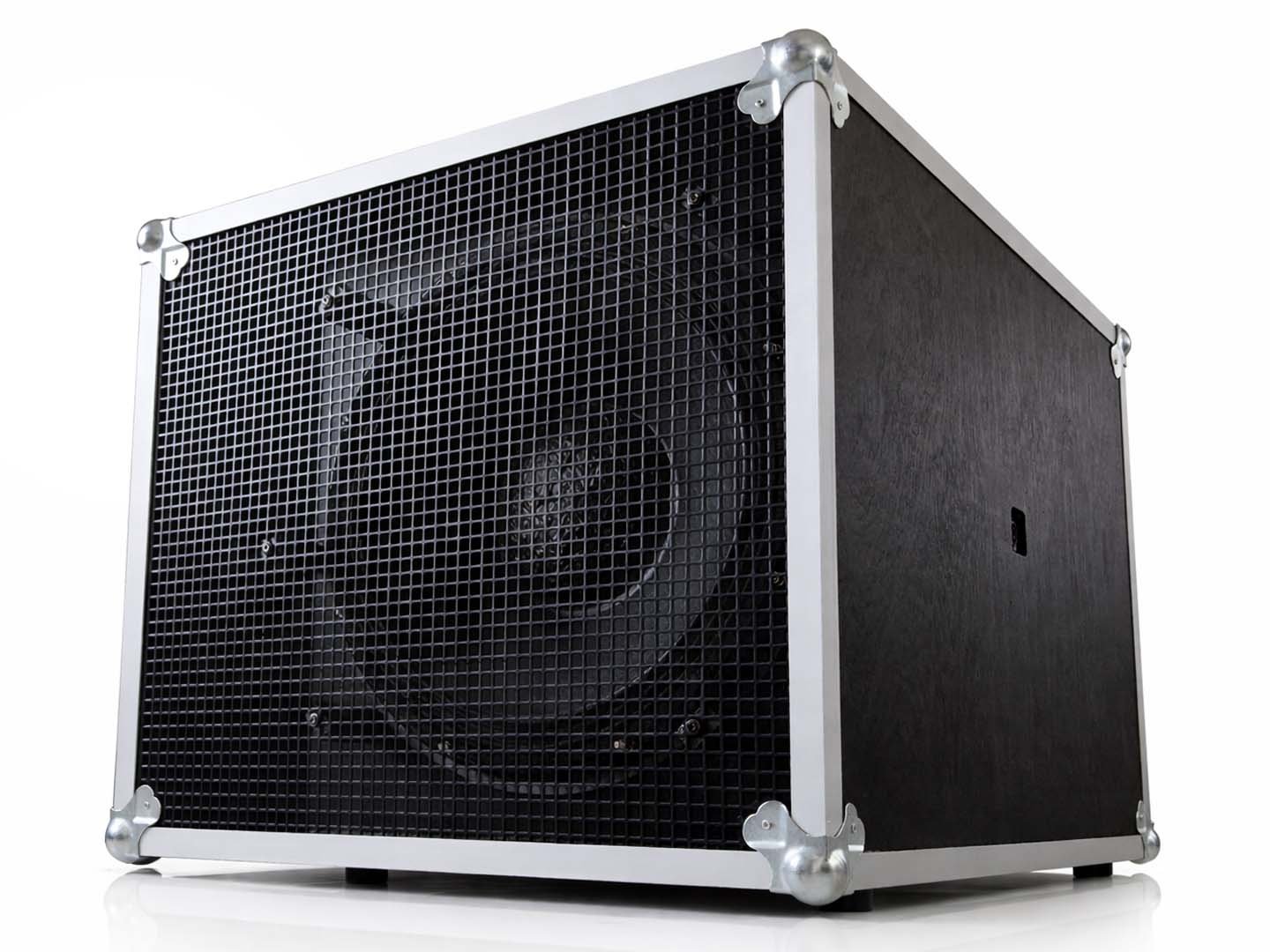

Project subwoofer: Disruptor-ONE

Een disruptor is een persoon, product of onderneming die een bestaande markt, vaak van onderaf, openbreekt. Wij doen dit met een zelf ontwikkelde 18 inch evenementensubwoofer, vaak PA-subwoofer genoemd.

Waarom een eigen subwoofer ontwikkelen?

Op een handvol hele dure merken na, ontwikkelen de meeste fabrikanten hun PA-subwoofers primair op basis van ontwikkelings-, productie- en transportkosten. Daarbij doen ze hun best om, meestal geforceerd, tot aantrekkelijke specificaties te komen. Vaak is het gevolg hiervan dat de subwoofers verre van gebalanceerd en gedetailleerd klinken. Dit komt mede door de keuze voor een suboptimale driver, suboptimale kast, zwakke kastconstructie en/of te krap bemeten basreflexpoort. Naast de matige klank worden ook de beloofde volumes in praktijk niet gehaald, zelfs als je rekenkundig een ruime crestfactor toepast.

Vanwege deze tekortkomingen vroegen we ons af wat er zou gebeuren als we een subwoofer zouden ontwikkelen waarbij we de geluidskwaliteit en laagdoorloop wel op de eerste plek zouden zetten. Hiervoor hebben we een programma van eisen opgesteld met onder andere de volgende elementen in volgorde van prioriteit:

1. Laagdoorloop tot minimaal 30hz.
2. Hoge algehele geluidskwaliteit met vlak frequentieverloop.
3. Hoog volume.
4. De mogelijkheid om met DSP de output rond 63hz veilig te verhogen.
5. Afmetingen en gewicht.
6. Totale kosten.

Natuurlijk is het verder belangrijk dat al het bovenstaande binnen de technische limieten past, zoals bijvoorbeeld warmteontwikkeling en maximale conusuitslag.

De ontwikkeling

Om tot het hoogst haalbare resultaat te komen hebben we vervolgens vele tientallen potentieel interessante drivers gesimuleerd, ieder onder talloze omstandigheden. Uiteindelijk hebben we gekozen voor een zeer hoogwaardige driver van een vooraanstaand merk op het gebied van evenementenaudio. Met de specificaties van de gekozen driver, spreadsheets en CAD-software hebben we vervolgens een welhaast compromisloze kast ontworpen die een perfecte match vormt met de driver en het programma van eisen. Hieronder volgen een aantal eigenschappen van de kast:

• De kast heeft een 36mm dikke baffle met minimale overhang in alle richtingen. De baffle vormt vervolgens direct en indirect, via een kruisbracing, één geheel met alle delen van de kast. Hierdoor ontstaat er een enorm solide fundament voor de driver.
• De onder een hoek geplaatste kruisbracing versterkt de algehele kastconstructie en beperkt interne verliezen. De plaatsing onder een hoek van 10 graden zorgt er daarnaast voor dat het ontstaan van interne staande golven sterk wordt beperkt.
• Elk individueel paneel heeft een eigen resonantiefrequentie buiten het werkingsgebied van de subwoofer. Geen enkel paneel is bij onderlinge vergelijking exact hetzelfde. Hierdoor voorkom je een opeenstapeling van resonanties.
• Na constructie gedraagt de kast zich als monoliet waarbij de resonantiefrequentie van de kast als geheel ver buiten het werkingsgebied van de subwoofer ligt. Hierdoor is de kast akoestisch inert.
• De basreflexpoort is zodanig ontworpen en geconstrueerd dat de poort zelf geen hoorbare bijgeluiden produceert. De interne luchtsnelheid blijft daarbij onder de 16 meter per seconde.
• De kast is volledig vrij van lekken. De contactpunten van alle gebruikte panelen en onderdelen zijn meervoudig geseald.
• De kast is opgebouwd uit kwalitatief hoogwaardige multiplex van duurzaam hardhout voor optimale stevigheid, slijtvastheid en compressie.
• Het beschermingsrooster is op dermate afstand geplaatst dat zelfs bij maximale conusuitslag er geen noemenswaardige luchtcompressie ontstaat.
• Intern worden enkel hoogwaardig componenten gebruikt zoals een 2x 4mm2 OFC slijtvaste kabel en een Neutrik SpeakOn connector.

Een resultaat om trots op te zijn

Dit alles levert een 18 inch subwoofer op die met zeer minimale DSP vlak kan presteren (30-200hz, -1,5db). Daarna loopt hij nog door naar 26hz (-10db) inclusief HPF om de driver te beschermen tegen te grote uitslagen. Het opgenomen vermogen en cijfers rondom maxSPL publiceren we hier bewust niet. Het wattage zegt namelijk helemaal niets zonder dat je ook iets verteld over bijvoorbeeld efficiëntie en power compression. En maxSPL zegt niets zonder dat je iets verteld over de omstandigheden waaronder je meet en het type signaal dat je voert. In de industrie zijn deze waarden in een wedloop naar hogere getallen enorm vertroebeld. Wat we wel kunnen zeggen is dat onze subwoofer binnen de eisen met betrekking tot kwaliteit en laagdoorloop, fysisch het hoogst mogelijke volume haalt zonder technische limieten te overschrijden. Met andere woorden: de kwaliteit en output zijn enorm en duurzaam.

Op dit moment hebben we een aantal van deze subwoofers in ons serviceprogramma opgenomen voor verhuur. Neem gerust vrijblijvend contact op met je wensen ten aanzien van je evenement. Wij zullen je vervolgens een passend voorstel doen.
